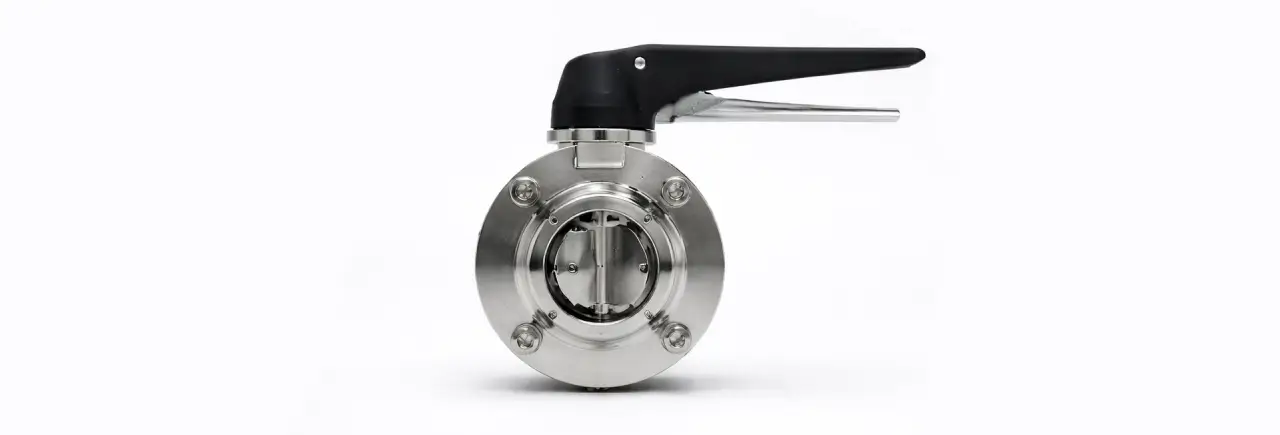

A automação de processos industriais é um caminho sem volta para empresas que buscam eficiência, repetibilidade e segurança operacional. No centro dessa transformação está a Válvula Borboleta com atuador pneumático, uma solução que combina a agilidade de um dispositivo de quarto de volta com a força do ar comprimido para controlar fluxos de maneira remota e precisa. No entanto, automatizar uma válvula não é um processo de simples "encaixe".
Uma especificação técnica mal feita pode resultar em válvulas que não atingem a estanqueidade total, atuadores que sofrem desgaste precoce ou, em casos mais graves, falhas catastróficas em sistemas de segurança. Para evitar esses problemas e garantir um investimento duradouro, a FPL Válvulas reuniu os 5 critérios técnicos essenciais que todo engenheiro, projetista ou comprador deve considerar ao solicitar uma Válvula Borboleta com atuador pneumático para sua planta industrial.
1. Cálculo do Torque Operacional e a Margem de Segurança
O critério mais crítico e o ponto de partida de qualquer especificação de uma Válvula Borboleta com atuador pneumático é a correta relação de torque. O atuador pneumático precisa ter força suficiente para vencer três resistências principais que ocorrem simultaneamente durante a operação: o atrito da sede de vedação (elastômero) contra o disco, a pressão hidrostática exercida pelo fluido sobre o disco e o atrito natural dos eixos e gaxetas de vedação.
Na FPL Válvulas, sempre orientamos que o cálculo não seja feito "no limite" nominal da peça nova. É fundamental aplicar uma margem de segurança de, no mínimo, 20% a 30% sobre o torque máximo da válvula. Isso é necessário porque, com o passar dos meses, o desgaste natural do elastômero, o acúmulo de resíduos sólidos ou até mesmo incrustações minerais podem aumentar significativamente a força necessária para o giro. Se o atuador for especificado de forma subdimensionada, a Válvula Borboleta com atuador pneumático começará a apresentar falhas de fechamento, comprometendo a vedação da linha e gerando desperdícios de insumos.
2. Tipo de Atuador: Configurações de Segurança e Modos de Falha
Ao definir sua Válvula Borboleta com atuador pneumático, você deve decidir como o sistema se comportará diante de uma falha crítica, como a queda de energia elétrica ou a interrupção no suprimento de ar comprimido da fábrica. Existem duas configurações principais de mercado:
- Dupla Ação (DA): Este modelo utiliza ar comprimido tanto para o movimento de abertura quanto para o de fechamento. É a solução mais comum, leve e econômica, sendo indicada para processos onde a posição da válvula em caso de falha não gera riscos imediatos à segurança ou à integridade dos equipamentos.
- Retorno por Mola (SR - Spring Return): Este modelo utiliza a pressão do ar para realizar um movimento (geralmente abertura) e compressão de molas internas para realizar o movimento oposto. É a escolha obrigatória para sistemas de segurança (Fail-Safe). Em caso de pane no ar comprimido, a mola força a Válvula Borboleta com atuador pneumático a retornar para uma posição segura pré-definida (normalmente fechada), evitando transbordamentos ou acidentes químicos.
3. Pressão de Suprimento de Ar e Qualidade do Fluido de Acionamento
Muitas vezes negligenciado, o sistema de ar comprimido da planta é o que dita se a Válvula Borboleta com atuador pneumático entregará o torque prometido pelo fabricante. A grande maioria dos atuadores industriais é projetada para entregar sua performance nominal operando com uma pressão entre 5,5 e 8 bar. Se a sua rede de ar trabalha com oscilações constantes ou pressões abaixo de 5 bar, o atuador perderá força de compressão, e a válvula poderá não fechar com a estanqueidade necessária.
Além da pressão constante, a qualidade do ar é vital para a vida útil dos componentes internos do atuador. Ar úmido, saturado com partículas de óleo do compressor ou poeira, pode danificar os anéis de vedação internos do cilindro pneumático, causando vazamentos de ar e perda gradual de performance. A FPL Válvulas sugere sempre a instalação de um conjunto de filtro e regulador (LFR) dedicado para cada Válvula Borboleta com atuador pneumático, garantindo que apenas ar limpo e seco chegue ao mecanismo de acionamento.
4. Interfaces de Controle e Acessórios de Automação
Uma Válvula Borboleta com atuador pneumático raramente opera de forma isolada; ela precisa se comunicar com o sistema central da fábrica (como um CLP ou supervisório). Para isso, a especificação deve contemplar acessórios que possuam o mesmo padrão de montagem (geralmente norma NAMUR). Os acessórios indispensáveis incluem:
- Válvula Solenoide: É o componente eletromecânico que direciona o ar para as câmaras do atuador. Ela deve ser compatível com a tensão da rede local (24Vcc, 110Vca ou 220Vca) e possuir grau de proteção adequado contra poeira e umidade.
- Monitor de Posição (Switch Box): Este acessório é montado no topo do atuador e possui sensores internos que enviam um sinal elétrico ao painel, confirmando se a Válvula Borboleta com atuador pneumático completou o ciclo de abertura ou fechamento.
- Posicionadores Eletropneumáticos: Caso a necessidade do seu processo seja o controle proporcional do fluxo (ex: manter a válvula em 45% de abertura para controlar a temperatura de um tanque), o posicionador é essencial para traduzir o sinal de 4-20mA em movimento mecânico preciso.
5. Materiais Construtivos e Condições Ambientais de Operação
Por fim, o ambiente onde a Válvula Borboleta com atuador pneumático será instalada determina a durabilidade externa do conjunto. Em indústrias químicas, alimentícias ou plantas localizadas em regiões litorâneas, a corrosão é uma ameaça constante. Nesses casos, a válvula deve ser obrigatoriamente fabricada em aço inox 304 ou 316L.
O próprio atuador também exige atenção. Enquanto modelos em alumínio anodizado atendem bem ao uso industrial geral, indústrias que utilizam lavagens frequentes com produtos cáusticos ou que operam em ambientes altamente corrosivos devem optar por atuadores com revestimentos especiais em epóxi, PTFE ou versões totalmente em aço inox. Certificar-se de que a Válvula Borboleta com atuador pneumático resiste não apenas ao fluido interno, mas também às agressões externas do ambiente de instalação, é o que garante que o investimento dure anos, reduzindo drasticamente os custos com manutenção corretiva.
A importância da engenharia na especificação
Como vimos, especificar uma Válvula Borboleta com atuador pneumático requer um olhar técnico apurado que ultrapassa o simples diâmetro da tubulação. Ao observar o torque com margem de segurança, o modo de falha, a qualidade do suprimento de ar, os acessórios de comunicação e a resistência dos materiais, você protege sua linha de produção contra paradas inesperadas e gastos excessivos com reposição de peças.
A FPL Válvulas é especialista em projetar, dimensionar e montar conjuntos automatizados customizados para os maiores desafios da indústria nacional. Nossa equipe técnica está preparada para analisar todas as variáveis do seu processo e entregar a Válvula Borboleta com atuador pneumático perfeitamente calibrada e pronta para a instalação. Com a garantia de estanqueidade e a robustez do aço inox, ajudamos sua empresa a alcançar novos patamares de produtividade e segurança operacional.
