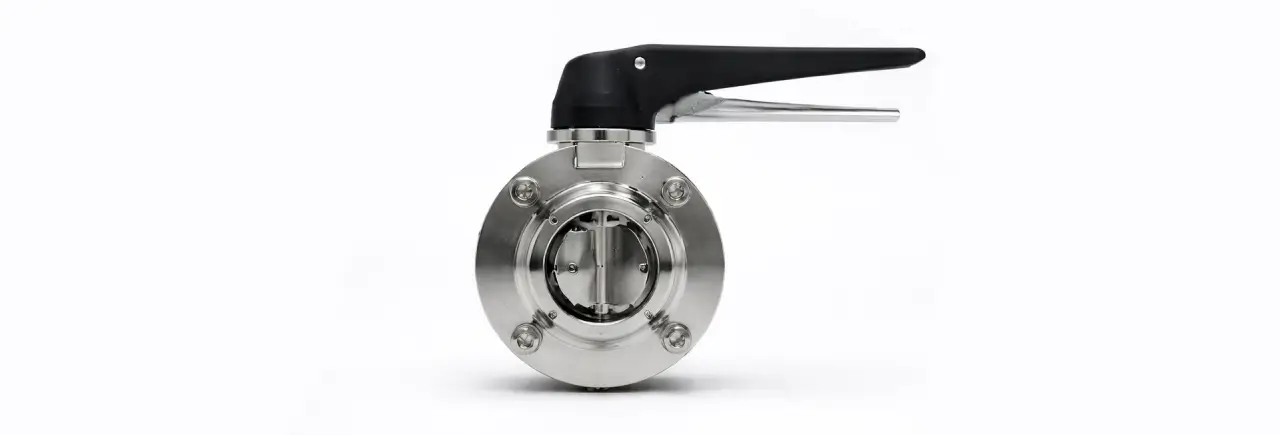

No setor industrial, a compra de componentes não deve ser baseada apenas em preço ou disponibilidade imediata. Quando falamos de controle de fluidos, a conformidade com diretrizes internacionais e nacionais é o que garante que uma Válvula Borboleta se encaixará perfeitamente na sua tubulação e, mais importante, operará com segurança sob pressão. Ignorar as normas técnicas é abrir margem para vazamentos, acidentes de trabalho e multas pesadas em auditorias de qualidade.
A padronização permite que componentes de diferentes fabricantes sejam intercambiáveis e seguros. Para ajudar você a realizar uma compra técnica impecável, a FPL Válvulas reuniu as principais normas que regem a fabricação, o teste e a instalação da Válvula Borboleta. Confira este guia antes de assinar seu próximo pedido de compra.
Norma API 609: O Padrão de Design e Fabricação
A API 609 (American Petroleum Institute) é a norma mais relevante no mundo para o design de válvulas borboleta. Ela estabelece as dimensões de face-a-face, o que garante que, se você precisar substituir uma válvula antiga por uma nova da FPL Válvulas, ela terá exatamente o mesmo comprimento, evitando modificações custosas na tubulação existente.
Além disso, a API 609 divide a Válvula Borboleta em categorias (A e B), definindo as pressões e temperaturas de trabalho suportadas. Comprar um equipamento que segue esta norma é ter a certeza de que o corpo, o disco e o eixo foram dimensionados por cálculos de engenharia testados exaustivamente em condições severas.
Normas de Furação de Flanges: ASME B16.5 e DIN EN 1092-1
Um dos erros mais comuns na aquisição de uma Válvula Borboleta é a incompatibilidade da furação. A válvula precisa ser montada entre flanges que já estão soldados na tubulação. Se a furação da válvula não coincidir com a do flange, a instalação será impossível.
- ASME B16.5 (ou ANSI): É o padrão americano, muito comum no Brasil em indústrias químicas e de petróleo. Geralmente utiliza classes de pressão como 150# ou 300#.
- DIN EN 1092-1: É o padrão europeu, amplamente utilizado em indústrias de grau sanitário e farmacêutico. Utiliza a nomenclatura PN (Pressão Nominal), como PN10, PN16 ou PN40.
A FPL Válvulas fornece modelos compatíveis com ambos os padrões, mas é vital que o cliente verifique qual padrão está instalado em sua planta antes de finalizar a especificação da sua Válvula Borboleta.
Norma ISO 5211: Padronização para Automação
Se você pretende instalar um atuador pneumático ou elétrico, a norma ISO 5211 é indispensável. Ela define as dimensões do topo da válvula (o castelo), onde o atuador é acoplado. Isso inclui o diâmetro do encaixe, o número de furos e o formato do eixo (quadrado ou chavetado).
Sem o padrão ISO 5211, você teria que fabricar suportes e adaptadores customizados para cada Válvula Borboleta, o que aumenta o custo e cria pontos de falha na automação. Na FPL Válvulas, todas as nossas válvulas automatizáveis seguem rigorosamente este padrão, permitindo uma montagem direta ("Direct Mount") que economiza espaço e tempo de manutenção.
Testes de Estanqueidade: API 598 e ISO 5208
Como saber se a Válvula Borboleta que você comprou realmente veda 100%? A resposta está nos certificados de teste de pressão. As normas API 598 e ISO 5208 estabelecem como os testes de estanqueidade devem ser realizados na fábrica, definindo os tempos de pressurização e a quantidade máxima permitida de bolhas (vazamento).
Para processos críticos, a FPL Válvulas entrega equipamentos com "Vazamento Zero" (Leakage Class A), garantindo que a Válvula Borboleta bloqueie totalmente o fluxo, protegendo o processo e o meio ambiente. Exigir que o fornecedor siga estas normas de teste é a sua maior garantia contra defeitos de fabricação.
Norma NR-13: Segurança em Vasos de Pressão
No cenário brasileiro, a norma regulamentadora NR-13 é lei. Ela rege a segurança na operação de caldeiras e vasos de pressão. Toda Válvula Borboleta instalada em um sistema que se enquadre na NR-13 deve possuir rastreabilidade total de materiais. Isso significa que o fabricante deve fornecer certificados de composição química do aço inox (Certificado de Matéria-Prima).
A FPL Válvulas fornece toda a documentação necessária para que sua empresa passe ilesa por fiscalizações do Ministério do Trabalho. Uma Válvula Borboleta sem rastreabilidade pode ser interditada por um inspetor de segurança, paralisando toda a produção até a regularização do ativo.
Grau Sanitário e a Norma FDA/3-A
Para as indústrias de alimentos, bebidas e remédios, as normas de design sanitário são soberanas. A conformidade com a FDA (Food and Drug Administration) garante que os elastômeros da Válvula Borboleta não liberam substâncias tóxicas no produto. Já a norma 3-A foca na geometria da peça, garantindo que não existam cantos vivos onde bactérias possam se acumular.
A FPL Válvulas é especialista em inox sanitário, assegurando que cada Válvula Borboleta fornecida para esses setores possua o polimento adequado e vedações certificadas, protegendo a reputação da sua marca e a saúde do consumidor final.
Segurança técnica gera economia real
Comprar uma Válvula Borboleta baseando-se em normas técnicas não é burocracia, é investimento em segurança e interoperabilidade. Quando você segue esses critérios, elimina o risco de comprar peças que não encaixam, reduz o tempo de parada para manutenção e garante que sua planta esteja operando dentro da legalidade.
A FPL Válvulas orgulha-se de manter um rigoroso controle de qualidade baseado em todos esses padrões internacionais. Nosso compromisso é entregar não apenas um produto em aço inox, mas uma solução de engenharia completa, documentada e pronta para enfrentar os desafios mais severos da indústria. Antes de sua próxima compra, consulte os especialistas da FPL Válvulas para garantir que sua nova Válvula Borboleta atenda a todas as exigências técnicas que o seu sucesso operacional demanda.
