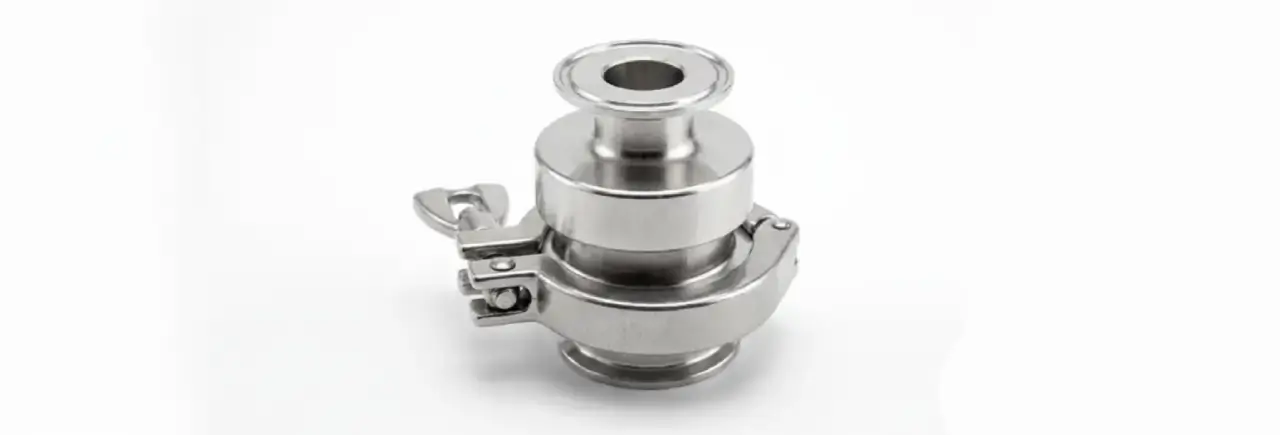

Escolher corretamente uma válvula de retenção é um passo fundamental para garantir a segurança operacional e a eficiência de uma rede industrial. Esse componente tem a função de impedir o retorno do fluido, protegendo equipamentos como bombas, compressores e trocadores de calor contra danos causados pelo refluxo. Quando bem especificada, a válvula de retenção contribui para a estabilidade do sistema e para a redução de falhas operacionais.
Entre os modelos mais utilizados na indústria, destacam-se a válvula de retenção tipo disco e a válvula de retenção tipo portinhola. Apesar de desempenharem a mesma função básica, essas configurações apresentam diferenças importantes em termos de desempenho hidráulico, espaço de instalação, manutenção e adequação ao tipo de fluido. Entender essas diferenças é essencial para fazer uma escolha técnica correta.
Válvula de retenção tipo disco: como funciona e quais são suas características
A válvula de retenção tipo disco possui um projeto compacto e moderno, sendo amplamente utilizada em sistemas que exigem resposta rápida e bom desempenho hidráulico. Seu funcionamento ocorre por meio de um disco central que se movimenta axialmente, abrindo ou fechando conforme a pressão do fluido.
Antes de analisar suas aplicações, é importante compreender os principais aspectos construtivos desse modelo.
- Estrutura compacta, com reduzido comprimento face a face
- Disco guiado, com movimento linear e controlado
- Fechamento rápido, que reduz riscos de refluxo
- Menor massa interna em comparação a modelos articulados
Essas características fazem com que a válvula de retenção tipo disco seja indicada para sistemas com variações frequentes de vazão e para aplicações onde o controle do fluxo é crítico. Seu fechamento rápido também contribui para minimizar a ocorrência de golpes de aríete.
Válvula de retenção tipo portinhola: construção tradicional e operação robusta
A válvula de retenção tipo portinhola é um modelo tradicional, muito utilizado em redes industriais e de saneamento. Seu funcionamento é baseado em uma portinhola articulada que se abre com o fluxo e se fecha quando ocorre a interrupção ou reversão.
Antes de avaliar suas vantagens, vale entender como esse modelo é construído.
- Portinhola interna articulada por eixo
- Abertura progressiva conforme o aumento da vazão
- Fechamento influenciado pela gravidade e pelo refluxo
- Construção simples e robusta
Esse tipo de válvula de retenção é amplamente aplicado em sistemas de grande diâmetro e em redes onde o fluxo é relativamente estável. Sua robustez mecânica é um diferencial importante em aplicações menos sensíveis a variações hidráulicas.
Válvula de retenção e as diferenças de desempenho hidráulico
O comportamento hidráulico é um dos critérios mais relevantes na escolha entre disco e portinhola. A forma como o fluido atravessa a válvula de retenção impacta diretamente a perda de carga e a eficiência do sistema.
Antes de decidir, é fundamental compreender as diferenças práticas entre os dois modelos.
- A válvula de retenção tipo disco tende a apresentar menor perda de carga
- A portinhola pode gerar maior turbulência em baixas vazões
- Sistemas com controle preciso de fluxo se beneficiam do tipo disco
- Redes com fluxo contínuo toleram melhor a portinhola
Essas diferenças tornam o modelo tipo disco mais adequado para sistemas que priorizam eficiência energética, enquanto a portinhola se encaixa melhor em aplicações mais simples e robustas.
Válvula de retenção e o espaço disponível para instalação
O espaço físico disponível na rede é outro fator decisivo. Em muitas instalações industriais, o layout da tubulação impõe restrições que influenciam diretamente a escolha da válvula de retenção.
Antes da especificação, é importante avaliar as condições reais do local.
- O modelo tipo disco ocupa menos espaço axial
- A portinhola exige maior comprimento para instalação
- Ambientes compactos favorecem soluções mais curtas
- Salas técnicas limitadas exigem planejamento cuidadoso
Quando o espaço é um fator crítico, a válvula de retenção tipo disco oferece maior flexibilidade e facilidade de integração ao sistema existente.
Válvula de retenção e as exigências de manutenção
A manutenção é um aspecto que deve ser considerado ainda na fase de projeto. A facilidade de acesso aos componentes internos da válvula de retenção impacta diretamente os custos operacionais e o tempo de parada do sistema.
Antes de definir o modelo, considere os seguintes pontos.
- O tipo disco possui menos componentes móveis
- A portinhola pode demandar mais espaço para desmontagem
- Sistemas críticos exigem manutenção rápida e previsível
- Menor tempo de parada reduz impactos produtivos
Em processos contínuos, a escolha de uma válvula de retenção com manutenção simplificada pode representar uma vantagem operacional relevante.
Válvula de retenção e a compatibilidade com o tipo de fluido
O tipo de fluido transportado influencia diretamente o desempenho e a durabilidade da válvula de retenção. Características como presença de sólidos, viscosidade e agressividade química devem ser analisadas com atenção.
Antes de escolher o modelo ideal, avalie os seguintes fatores.
- Fluidos limpos favorecem modelos tipo disco
- Fluidos com sólidos exigem maior robustez interna
- Compatibilidade de materiais evita corrosão
- Velocidade do fluido impacta o comportamento da válvula
Uma análise técnica correta evita falhas prematuras e garante maior vida útil ao equipamento.
FPL Válvulas: soluções para válvula de retenção industrial
A FPL Válvulas é especialista no desenvolvimento de soluções em válvula de retenção para aplicações industriais que exigem desempenho, segurança e confiabilidade. Com amplo conhecimento técnico, a empresa oferece modelos tipo disco e tipo portinhola projetados para atender às mais diversas condições operacionais.
Cada válvula de retenção fornecida pela FPL é desenvolvida com foco em engenharia aplicada, seleção criteriosa de materiais e conformidade com normas técnicas. A atuação consultiva da equipe garante que cada cliente receba a solução mais adequada à sua rede.
Se a sua operação exige válvula de retenção eficiente, durável e alinhada às condições reais do processo, a FPL Válvulas está preparada para entregar soluções que elevam o desempenho do sistema e reduzem riscos operacionais.
