Válvula borboleta: O que é, para que serve e onde usar

A válvula borboleta é um dispositivo de controle e bloqueio de fluxo amplamente utilizado em sistemas industriais, hidráulicos e de saneamento. Seu nome vem do formato do disco interno que se assemelha a uma “asa de borboleta”. Esse disco gira em torno de um eixo central e regula a passagem do fluido por meio de um movimento simples de rotação.

O funcionamento é direto: quando o disco está paralelo ao fluxo, a válvula está aberta e permite a passagem do fluido. Ao girar o disco para uma posição perpendicular, o fluxo é bloqueado, interrompendo a passagem. Esse mecanismo garante abertura e fechamento rápidos, exigindo pouco espaço e oferecendo excelente desempenho em diferentes condições de operação.

Diferente de outros tipos de válvulas, como a gaveta ou esfera, a válvula borboleta é leve, compacta e ideal para sistemas que demandam economia de espaço e baixo custo de instalação. Além disso, é versátil, podendo ser operada manualmente, por atuadores pneumáticos ou elétricos.

Para que serve uma válvula borboleta

A válvula borboleta é utilizada para controlar, regular ou interromper o fluxo de fluidos em tubulações. Sua construção simples e eficiente permite aplicação em diversos tipos de líquidos e gases, desde água potável até produtos químicos e combustíveis.

1. Controle de fluxo

Um dos principais usos da válvula borboleta é o controle de vazão. Ao ajustar o ângulo do disco, o operador pode aumentar ou reduzir a passagem do fluido, obtendo uma regulagem precisa e estável.

2. Bloqueio rápido do fluxo

Em situações onde é necessário interromper o fluxo de forma imediata, a válvula borboleta é uma das melhores opções. Seu mecanismo de acionamento por rotação de 90° proporciona fechamento rápido, ideal para emergências e sistemas automatizados.

3. Redução de espaço e peso

Como seu corpo é compacto e ocupa pouco espaço, a válvula borboleta é amplamente usada em locais com restrição de área, reduzindo o peso total das tubulações e facilitando a instalação.

4. Eficiência e economia

Seu design simples reduz custos de fabricação, manutenção e operação. É uma válvula de alto custo-benefício, especialmente em sistemas de grandes diâmetros, onde outras válvulas seriam mais caras e pesadas.

5. Versatilidade de aplicação

A válvula borboleta pode operar com diferentes tipos de fluidos — água, ar, óleo, vapor, gases industriais e produtos químicos —, sendo uma das mais versáteis do mercado.

Componentes e materiais da válvula borboleta

A eficiência da válvula borboleta depende da qualidade dos seus componentes e da compatibilidade dos materiais com o tipo de fluido transportado.

Principais componentes

• Corpo: estrutura principal da válvula, que abriga os demais componentes e é projetada para resistir à pressão e à corrosão.
• Disco (ou borboleta): elemento responsável por bloquear ou liberar o fluxo. Sua posição determina o volume de fluido que passa.
• Eixo (haste): conecta o disco ao sistema de acionamento e transmite o movimento de rotação.
• Sede (anel de vedação): componente que garante a estanqueidade da válvula, evitando vazamentos.
• Atuador ou alavanca: mecanismo que realiza o acionamento, podendo ser manual, elétrico ou pneumático.

Materiais de fabricação

A FPL Válvulas fabrica válvulas borboleta com materiais resistentes, conforme as condições de uso:

• Ferro fundido: ideal para redes de água e sistemas de baixa pressão.
• Aço carbono: utilizado em processos industriais e aplicações de alta pressão.
• Aço inoxidável: resistente à corrosão e indicado para fluidos agressivos e temperaturas elevadas.
• Bronze ou alumínio: usados em aplicações específicas, com menor peso e boa durabilidade.
• Elastômeros e PTFE (teflon): empregados em anéis de vedação para garantir estanqueidade e compatibilidade química.

A escolha correta do material assegura maior vida útil e desempenho confiável em qualquer ambiente operacional.

Onde usar a válvula borboleta

Devido à sua versatilidade, a válvula borboleta é aplicada em diversos segmentos industriais, comerciais e de infraestrutura.

1. Sistemas de abastecimento e saneamento

É amplamente utilizada em estações de tratamento de água e redes de distribuição, onde controla o fluxo com eficiência e exige pouca manutenção. Sua vedação confiável evita vazamentos e perdas de pressão.

2. Indústria química e petroquímica

Em processos que envolvem produtos corrosivos, vapores ou solventes, a válvula borboleta com corpo em aço inoxidável e vedação em PTFE garante segurança e resistência química.

3. Indústria alimentícia e farmacêutica

Nesses setores, a válvula borboleta é usada em linhas de líquidos e soluções sanitárias, pois seu design permite fácil higienização e evita acúmulo de resíduos.

4. Sistemas de ar comprimido e ventilação

Por permitir controle rápido e preciso, é comum em dutos de ar e sistemas HVAC (aquecimento, ventilação e ar condicionado), controlando o volume de ar que circula pelas tubulações.

5. Setor de energia e geração

Usada em circuitos hidráulicos, sistemas de resfriamento e controle de vapor, garantindo funcionamento estável e confiável em condições severas.

6. Indústria naval e construção civil

Por sua leveza e praticidade, é instalada em sistemas de bombeamento e redes hidráulicas de embarcações e edificações.

Tipos de válvula borboleta

Existem diversos modelos de válvulas borboleta, e a escolha depende do tipo de instalação e da função desejada:

• Wafer: o tipo mais comum, instalada entre flanges com parafusos de passagem; oferece excelente vedação e fácil montagem.
• Dupla flangeada (lug): possui roscas nos olhais para fixação individual; ideal para sistemas que exigem desmontagem de um lado da tubulação.
• Flangeada total: indicada para altas pressões e sistemas industriais pesados.

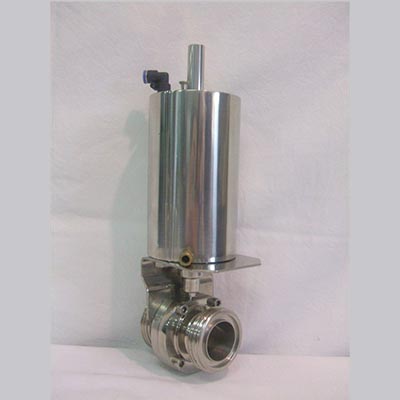

• Com atuador elétrico ou pneumático: usada em processos automatizados, oferecendo controle remoto e rápido acionamento.

Cada tipo apresenta vantagens específicas de acordo com o ambiente e o tipo de fluido.

Cuidados e manutenção

Para assegurar o bom funcionamento e prolongar a vida útil da válvula borboleta, recomenda-se seguir alguns cuidados:

• Verificar periodicamente o estado do disco e da vedação;
• Evitar acúmulo de resíduos que possam prejudicar o fechamento;
• Realizar limpeza preventiva e testes de estanqueidade;
• Lubrificar eixos e partes móveis (quando indicado pelo fabricante);
• Substituir o anel de vedação sempre que houver desgaste.

A manutenção preventiva reduz custos e evita falhas operacionais que poderiam interromper o processo produtivo.

Como escolher a válvula borboleta ideal

A seleção da válvula adequada deve considerar as características do sistema e do fluido. Entre os fatores mais importantes estão:

• Tipo de fluido (líquido, gás, vapor, corrosivo ou abrasivo);
• Pressão e temperatura de operação;
• Vazão desejada e diâmetro da tubulação;
• Tipo de acionamento (manual, pneumático ou elétrico);
• Material de construção e vedação compatível com o ambiente.

Consultar um fabricante especializado, como a FPL Válvulas, é a melhor forma de garantir segurança, desempenho e adequação técnica ao projeto.

A eficiência e versatilidade da válvula borboleta na indústria moderna

A válvula borboleta é uma solução prática, leve e econômica para controle de fluxo em sistemas hidráulicos e industriais. Sua operação simples, vedação eficiente e rápida resposta a comandos fazem dela uma das válvulas mais utilizadas no mundo.

Além de oferecer excelente custo-benefício, é resistente, fácil de instalar e adaptável a diferentes condições de trabalho. Seja em redes de abastecimento, indústrias químicas, sistemas de refrigeração ou plantas de energia, a válvula borboleta garante confiabilidade, segurança e eficiência operacional.

Com ampla experiência no segmento, a FPL Válvulas se destaca pela fabricação de válvulas borboleta de alto desempenho, projetadas para atender aos mais rigorosos padrões de qualidade e às necessidades de cada cliente.
