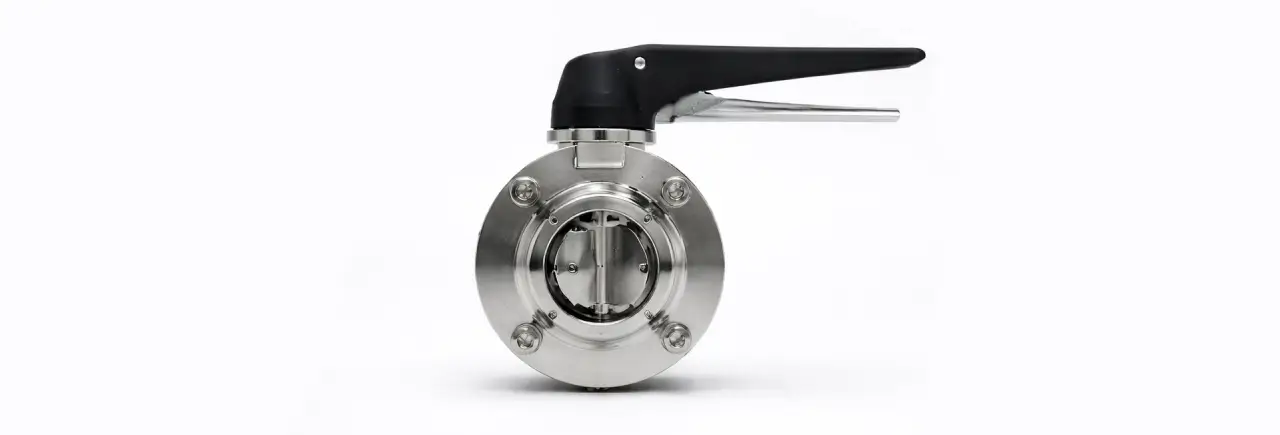

No universo da instrumentação e do controle de fluxos, a eficiência de uma Válvula Borboleta não é medida apenas pela robustez do seu corpo de aço inox ou pela precisão do seu atuador pneumático. O verdadeiro protagonista da estanqueidade é a sede de vedação. Este componente, geralmente fabricado a partir de elastômeros complexos, é o responsável direto por garantir que não haja vazamentos internos ou para o ambiente. Contudo, escolher o elastômero errado é um erro que pode custar caro, resultando em inchamento da peça, degradação química acelerada ou até a contaminação irreversível de um lote de produção.
A FPL Válvulas entende que a especificação técnica correta é a maior aliada da manutenção preditiva e da economia operacional. Por isso, preparamos este guia exaustivo para ajudar você a navegar pelas opções de materiais e identificar qual elastômero protegerá melhor a sua Válvula Borboleta diante das variações extremas de temperatura, pressão e agressividade química do seu fluido.
O papel crítico da sede de vedação na performance da Válvula Borboleta
Diferente de outros modelos de bloqueio, onde o contato metal-metal pode ser aceitável, a Válvula Borboleta industrial padrão depende de uma sede resiliente. Quando o disco gira para a posição de fechamento, ele comprime a borracha contra as paredes do corpo da válvula. Essa deformação controlada é o que veda o caminho do fluido.
No entanto, o que muitos especificadores ignoram é que cada polímero possui uma "memória elástica" e uma resistência química muito específicas. Na FPL Válvulas, reforçamos que o termo "borracha" é genérico demais para o chão de fábrica moderno. O que funciona para uma rede de água gelada pode se dissolver em segundos se for exposto a uma linha de vapor ou hidrocarbonetos. Abaixo, detalhamos as propriedades moleculares dos elastômeros mais utilizados.
EPDM: A versatilidade para sistemas hidráulicos e sanitários
O EPDM (Etileno-Propileno-Dieno) é o material mais comum encontrado em uma Válvula Borboleta de uso geral. Sua estrutura molecular confere uma excelente resistência ao envelhecimento causado pelo ozônio e pela exposição solar, além de ser altamente eficaz contra a água quente e o vapor de baixa pressão.
- Faixa de temperatura: Geralmente opera entre -30°C e 120°C.
- Resistência química: Excelente para soluções alcalinas (bases), ácidos diluídos, cetonas e álcoois.
- Aplicações na FPL Válvulas: Recomendamos este elastômero para sistemas de HVAC, tratamento de água potável, efluentes industriais e para a indústria de bebidas que utiliza processos de limpeza CIP suaves.
- O perigo oculto: O EPDM é absolutamente incompatível com óleos minerais, graxas e hidrocarbonetos. Se você utilizar uma Válvula Borboleta com sede em EPDM em uma linha de óleo diesel, o material sofrerá inchamento imediato, o torque de abertura triplicará e a válvula travará em poucos dias.
Viton (FKM): O escudo contra químicos agressivos e alta temperatura
Quando o processo envolve substâncias que "derreteriam" elastômeros comuns ou quando a temperatura de trabalho ultrapassa o limite da água fervente, a Válvula Borboleta com sede em Viton torna-se a única escolha segura. Este elastômero de fluorocarbono possui ligações de carbono-flúor extremamente fortes, o que lhe confere uma inércia térmica e química invejável.
- Faixa de temperatura: Pode suportar picos constantes de até 200°C sem perder a resiliência.
- Resistência química: Imbatível contra óleos, combustíveis, solventes clorados e a maioria dos ácidos concentrados.
- Custo-benefício: Embora o investimento inicial em uma Válvula Borboleta com Viton seja superior, a FPL Válvulas destaca que o retorno vem na redução drástica das trocas de reparo em ambientes petroquímicos ou de refino de óleos vegetais.
Silicone (VMQ): Pureza extrema e flexibilidade térmica
Para aplicações que exigem pureza absoluta, como na fabricação de medicamentos ou de alimentos infantis, a Válvula Borboleta com vedação em Silicone é o padrão exigido por normas sanitárias globais. O silicone é um polímero inorgânico que não confere odor nem sabor aos fluidos.
- Faixa de temperatura: Possui a melhor amplitude do mercado, operando de -50°C até picos de 220°C.
- Propriedades físicas: Diferente do EPDM, o silicone mantém sua flexibilidade mesmo em congeladores industriais, o que evita que a vedação da Válvula Borboleta quebre por cristalização.
- Atenção técnica: O silicone possui uma resistência mecânica menor à abrasão. Se o seu fluido contiver cristais de açúcar ou partículas sólidas, a vida útil desta vedação será reduzida em comparação com elastômeros mais "duros".
BUNA-N (Nitrílica): A especialista em óleos e combustíveis
A borracha nitrílica, ou Buna-N, é a escolha pragmática para sistemas onde o fluido é derivado de petróleo mas a temperatura não é tão elevada para exigir o caro Viton. Ela oferece uma excelente resistência mecânica à compressão, o que garante que a Válvula Borboleta mantenha a estanqueidade mesmo após milhares de ciclos.
- Faixa de temperatura: Operação ideal entre -20°C e 100°C.
- Vantagens: Excelente resistência ao rasgo e ao desgaste por fricção do disco.
- Limitações: Degrada-se rapidamente sob luz solar direta (UV) e não deve ser usada em linhas que utilizam ozônio para esterilização.
PTFE (Teflon): A solução definitiva para corrosão total
Muitas vezes, o fluido é tão agressivo que nenhum elastômero orgânico sobrevive. Nesses casos, a Válvula Borboleta utiliza uma sede de PTFE (Politetrafluoretileno). Tecnicamente, ele é um plástico e não uma borracha, por isso é frequentemente montado com uma camada interna elástica para garantir a pressão de vedação.
- Resistência: Praticamente inerte a todos os produtos químicos, incluindo ácidos sulfúricos e nítricos concentrados.
- Performance: Reduz drasticamente o torque necessário para acionar a Válvula Borboleta, permitindo o uso de atuadores pneumáticos menores e mais econômicos devido ao seu baixíssimo coeficiente de atrito.
Como a FPL Válvulas auxilia na sua especificação técnica?
Escolher o material ideal exige uma análise cruzada de dados que muitas vezes não estão no catálogo básico. Para garantir a melhor performance da sua Válvula Borboleta, você deve considerar:
- Concentração Química: Um ácido a 10% exige uma vedação diferente de um ácido a 90%.
- Ciclos de Limpeza (CIP/SIP): A Válvula Borboleta pode resistir ao suco de laranja, mas será destruída pela soda cáustica usada na limpeza da linha se o elastômero não for compatível com ambos.
- Presença de Sólidos: Em fluidos abrasivos, a dureza Shore do elastômero deve ser especificada para evitar a erosão da sede.
O valor da escolha pautada pela engenharia
A longevidade e a segurança operacional de uma Válvula Borboleta industrial dependem diretamente da harmonia química entre o fluido e a vedação. Ignorar as especificações técnicas é aceitar o risco de paradas de linha catastróficas e gastos excessivos com manutenção corretiva.
A FPL Válvulas possui décadas de experiência auxiliando indústrias brasileiras a selecionarem a vedação perfeita para cada desafio. Seja em aço inox com sede em EPDM para o setor de bebidas ou em ligas especiais com Viton para a indústria química pesada, nosso compromisso é garantir que sua Válvula Borboleta entregue estanqueidade total e a máxima durabilidade do mercado. Consulte nossa equipe técnica para garantir que o "coração" da sua válvula seja exatamente o que o seu processo exige.
