Nem sempre os componentes mais discretos de um sistema hidráulico são os menos importantes. A válvula de fundo é um exemplo clássico disso. Discreta, compacta e simples, ela é responsável por garantir que o sistema de bombeamento funcione corretamente, evitando perdas de carga e assegurando que o fluido flua no sentido certo.
Presente em estações de captação, sistemas de recalque e instalações industriais, a válvula de fundo é uma peça indispensável para o bom desempenho de bombas e tubulações. Seu funcionamento é automático, e seu papel, embora pareça simples, é essencial para a durabilidade de todo o conjunto hidráulico.
Entendendo o que é uma válvula de fundo

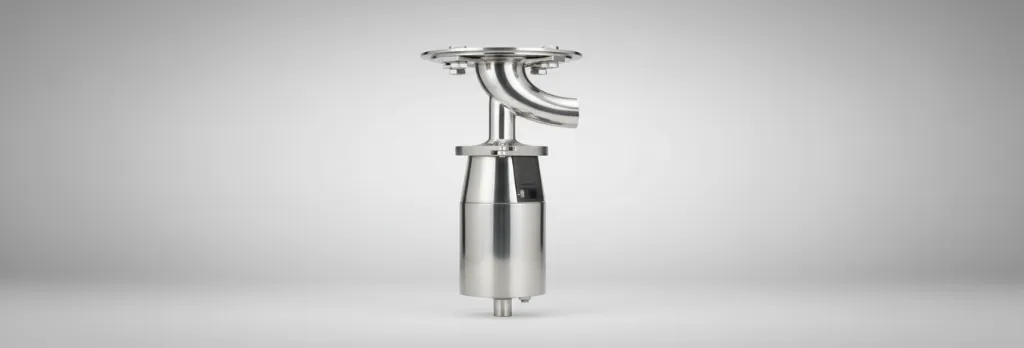

A válvula de fundo — também conhecida como válvula de pé de bomba — é um dispositivo mecânico instalado na extremidade inferior da tubulação de sucção das bombas hidráulicas. Sua principal função é permitir a entrada do fluido no sistema e, ao mesmo tempo, impedir o retorno do líquido quando a bomba é desligada.
Na prática, ela atua como uma válvula de retenção com filtro, mantendo a linha de sucção sempre cheia e protegendo a bomba contra funcionamento a seco. Quando a bomba está em operação, a pressão do fluido empurra o obturador e a válvula se abre; ao desligar, o peso do fluido e a força da gravidade fecham automaticamente o sistema, impedindo o refluxo.
Esse movimento simples evita que o fluido retorne para o reservatório e que o sistema precise ser reabastecido a cada novo acionamento, o que aumenta significativamente a eficiência e a vida útil da bomba.
Estrutura e princípio de funcionamento
A válvula de fundo é composta por poucos elementos, mas cada um deles tem um papel essencial no funcionamento confiável do equipamento.
Principais componentes
- Corpo – abriga o mecanismo interno e é projetado para resistir à pressão e à corrosão do fluido.
- Tampa ou fundo perfurado – atua como filtro de entrada, impedindo a passagem de detritos e sólidos em suspensão.
- Mola (em alguns modelos) – auxilia no fechamento rápido da válvula, especialmente em sistemas com variação de pressão.
- Disco ou obturador – elemento móvel que abre com a sucção da bomba e fecha automaticamente com a parada do fluxo.
- Assento (sede) – região onde o obturador se apoia, garantindo a vedação e evitando refluxos.
Materiais mais utilizados
Dependendo do tipo de fluido e da aplicação, a válvula de fundo pode ser fabricada em diferentes materiais:
- Bronze e latão – ideais para água potável e sistemas de baixa pressão.
- Ferro fundido – utilizado em redes de irrigação, captação e sistemas de grande vazão.
- Aço inoxidável – indicado para fluidos corrosivos, produtos químicos e ambientes salinos.
- PVC ou plástico reforçado – aplicável em instalações residenciais e de pequeno porte, com baixo custo e fácil manutenção.
Independentemente do material, todas as válvulas de fundo compartilham o mesmo princípio: permitir o fluxo em um único sentido e bloquear automaticamente o retorno.
Para que serve a válvula de fundo
A função da válvula de fundo vai além de simplesmente evitar o refluxo. Ela é um componente de proteção, eficiência e segurança hidráulica. Veja suas principais finalidades:
1. Evitar o retorno do fluido
Ao impedir o refluxo, a válvula de fundo mantém a linha de sucção cheia. Assim, o sistema não precisa ser reabastecido manualmente nem sofrer o risco de funcionamento a seco, que pode danificar a bomba.
2. Facilitar o acionamento das bombas
Com a tubulação sempre preenchida, a bomba inicia o trabalho com mais rapidez e sem cavitação — fenômeno que ocorre quando o ar entra no sistema e causa vibração e desgaste nos componentes.
3. Proteger o sistema de impurezas
O filtro acoplado à válvula impede que partículas sólidas, folhas, areia e resíduos entrem na tubulação, evitando entupimentos e aumentando a vida útil da bomba.
4. Garantir eficiência energética
Ao eliminar a necessidade de iscar (reabastecer) a bomba a cada acionamento, a válvula de fundo reduz o tempo de operação e o consumo de energia, resultando em processos mais econômicos e sustentáveis.
Onde usar a válvula de fundo
A válvula de fundo tem aplicação ampla em diferentes contextos — desde pequenos sistemas de irrigação até grandes instalações industriais. Seu uso é recomendado sempre que houver bombeamento de líquidos a partir de reservatórios abertos ou poços de captação.
Sistemas de bombeamento de água
É o uso mais comum. A válvula é instalada na extremidade da tubulação de sucção para garantir o fluxo contínuo e proteger a bomba centrífuga contra cavitação.
Irrigação agrícola
Nos sistemas de irrigação, especialmente por bombeamento direto, a válvula de fundo impede a entrada de detritos e o esvaziamento da linha, mantendo o sistema estável e pronto para operação.
Estações de tratamento de água e efluentes
Em plantas de tratamento, a válvula de fundo é empregada para evitar o refluxo de líquidos contaminados e preservar a integridade dos equipamentos.
Indústria química e petroquímica
Aplicada em sistemas de bombeamento de produtos líquidos, ácidos ou soluções corrosivas, o modelo em aço inoxidável é o mais indicado pela sua resistência e confiabilidade.
Instalações navais e marítimas
Na captação de água do mar, o uso de válvulas de fundo em inox é essencial para resistir à salinidade e manter o desempenho em condições severas.
Cuidados, instalação e manutenção
Embora robusta, a válvula de fundo exige alguns cuidados para garantir seu funcionamento ideal:
- Instalação correta: deve ser posicionada na extremidade da linha de sucção, totalmente submersa no fluido, e sempre na vertical, para favorecer o fechamento automático.
- Verificação do sentido de fluxo: instalar com a seta de direção voltada para o sentido do bombeamento.
- Manutenção preventiva: inspecionar o filtro e o obturador regularmente, removendo detritos que possam prejudicar a vedação.
- Limpeza periódica: realizar a limpeza da tela de retenção para evitar obstruções e perda de vazão.
- Substituição de vedações: em sistemas com alta pressão, recomenda-se verificar o estado do anel de vedação e substituí-lo sempre que apresentar desgaste.
Seguindo esses cuidados, a válvula de fundo mantém eficiência, estanqueidade e segurança por longos períodos.
Como escolher a válvula de fundo ideal
Para definir o modelo adequado, é importante considerar os seguintes fatores:
- Tipo de fluido (água, óleo, solvente, produto químico etc.);
- Diâmetro e material da tubulação;
- Vazão e pressão de operação;
- Nível de impurezas no fluido;
- Condições ambientais (temperatura, salinidade, corrosão).
Fabricantes como a FPL Válvulas oferecem válvulas de fundo em diferentes materiais, diâmetros e configurações, projetadas para atender tanto sistemas residenciais quanto aplicações industriais de alta exigência.
Válvula de fundo: simplicidade que garante eficiência
A válvula de fundo é uma peça pequena, mas com impacto decisivo na eficiência e segurança de sistemas hidráulicos. Ela evita o retorno do fluido, protege bombas contra cavitação e reduz custos operacionais ao eliminar desperdícios de energia e tempo de reabastecimento.
Mais do que um acessório, é um componente de proteção e desempenho. Escolher uma válvula de fundo de qualidade — fabricada com materiais adequados e conforme normas técnicas — é investir na confiabilidade do sistema como um todo.
Com ampla experiência no setor, a FPL Válvulas desenvolve válvulas de fundo com alta precisão, excelente vedação e longa durabilidade, oferecendo soluções sob medida para as mais diversas aplicações hidráulicas e industriais.
