No gerenciamento de fluidos industriais, poucos fenômenos são tão temidos quanto o golpe de aríete. Esse pico de pressão, causado por mudanças bruscas na velocidade do fluido, é capaz de romper tubulações, destruir bombas e estourar vedações em milésimos de segundo. Embora muitos pensem que esse é um problema exclusivo do controle de bombas, a forma como a sua Válvula Borboleta é instalada e operada desempenha um papel crucial na mitigação ou no agravamento desse impacto.

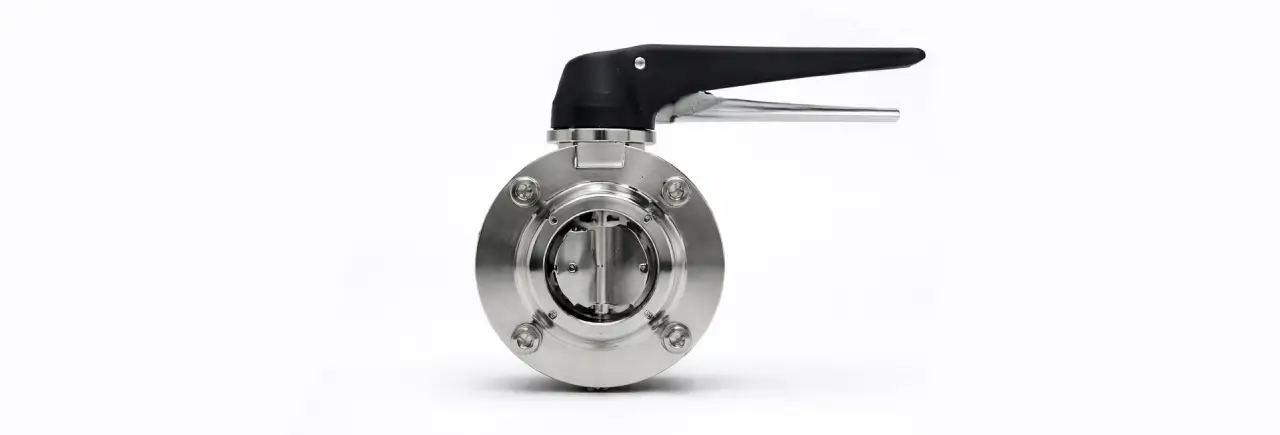

A FPL Válvulas sabe que um equipamento de alta qualidade, como uma Válvula Borboleta de aço inox, só entrega sua performance máxima se estiver em harmonia com a dinâmica da rede. Neste artigo, exploraremos como uma instalação tecnicamente correta e uma operação consciente podem proteger seu sistema contra as ondas de choque destrutivas do golpe de aríete.
O que é o golpe de aríete e como ele afeta a Válvula Borboleta?
O golpe de aríete (ou transiente hidráulico) ocorre quando o fluxo de um líquido em movimento é interrompido ou alterado de forma súbita. Imagine toneladas de água correndo por uma tubulação a 3 metros por segundo; se uma Válvula Borboleta fecha instantaneamente, essa energia cinética precisa ser dissipada, transformando-se em uma onda de pressão que viaja de volta pela rede, atingindo paredes de tubos e conexões.
Para a Válvula Borboleta, o impacto é direto. O disco sofre uma força de flexão extrema contra o eixo, e a sede de vedação pode ser arrancada ou deformada pelo pico de pressão diferencial. Na FPL Válvulas, enfatizamos que a prevenção desse fenômeno começa no projeto e se consolida na instalação.
1. Posicionamento Estratégico e Distanciamento de Turbulências
Um dos erros mais comuns na instalação da Válvula Borboleta é posicioná-la muito próxima a curvas, bombas ou reduções. A turbulência gerada por esses componentes cria um fluxo instável que, ao atingir o disco da válvula, causa vibrações e variações de pressão que podem desencadear o golpe de aríete durante o fechamento.
A regra de ouro da engenharia, seguida pela FPL Válvulas, sugere que a Válvula Borboleta seja instalada a uma distância de pelo menos 6 a 10 vezes o diâmetro da tubulação em relação a qualquer fonte de turbulência a montante (antes da válvula). Isso garante que o fluido chegue de forma laminar, permitindo um fechamento mais suave e controlado, dissipando a energia de forma uniforme pela sede.
2. O Perigo da Velocidade de Fechamento em Válvulas Automatizadas
A Válvula Borboleta é uma válvula de "quarto de volta", o que significa que ela pode passar de totalmente aberta a totalmente fechada em apenas 90 graus de giro. Quando acionada por um atuador pneumático potente e sem regulagem, esse movimento pode ocorrer em menos de um segundo. Esse é o cenário perfeito para a criação de um golpe de aríete catastrófico.
Para evitar isso, a instalação correta de uma Válvula Borboleta automatizada deve incluir reguladores de fluxo pneumáticos (silenciadores reguláveis ou válvulas de controle de agulha). Esses componentes permitem que o instalador ajuste o tempo de fechamento para que ele ocorra de forma gradual — por exemplo, levando 5 ou 10 segundos para fechar totalmente em tubulações de grande diâmetro. A FPL Válvulas sempre recomenda esse ajuste fino para que a desaceleração do fluido seja progressiva, eliminando a onda de choque.
3. Alinhamento dos Flanges e Tensão Mecânica
Uma Válvula Borboleta desalinhada durante a instalação é um ponto de fragilidade na rede. Se os flanges da tubulação não estiverem perfeitamente paralelos, o disco da válvula não assentará de forma simétrica na sede de vedação. No momento de um golpe de aríete, essa assimetria cria um ponto de fuga ou de concentração de tensão excessiva.
A FPL Válvulas instrui que os instaladores nunca utilizem a própria Válvula Borboleta para "puxar" ou alinhar tubulações mal projetadas. O aperto dos parafusos deve ser feito de forma cruzada e com o torque especificado, garantindo que o corpo da válvula não sofra deformações que possam travar o disco ou comprometer a estanqueidade durante um transiente de pressão.
4. Instalação em Tubulações Verticais vs. Horizontais
A orientação da Válvula Borboleta também influencia a dinâmica do golpe de aríete, especialmente em fluidos que contenham sólidos ou ar aprisionado. Em tubulações horizontais, a recomendação da FPL Válvulas é instalar a válvula com o eixo na posição horizontal (disco abrindo para cima e para baixo). Isso evita que resíduos sólidos se acumulem na parte inferior da sede e que bolhas de ar fiquem presas no topo, o que poderia causar pequenas explosões de pressão (cavitação) que contribuem para o fenômeno do golpe de aríete.
Em linhas verticais, deve-se ter atenção redobrada ao fluxo descendente. Se a gravidade ajudar o fluido a ganhar velocidade, o fechamento da Válvula Borboleta precisa ser ainda mais lento para compensar a inércia adicional da coluna de líquido.
5. Uso de Acessórios de Mitigação: Válvulas de Alívio e Ventosas
Mesmo com uma instalação perfeita, sistemas longos podem ser inerentemente propensos a transientes. Nesses casos, a Válvula Borboleta deve trabalhar em conjunto com acessórios de proteção. A instalação de ventosas (para purga de ar) e válvulas de alívio de pressão (para dissipar picos) próximas à Válvula Borboleta é uma prática de engenharia de alto nível que a FPL Válvulas endossa para sistemas de alta responsabilidade.
O ar aprisionado na rede é altamente compressível e atua como uma mola; se ele for "esmagado" contra o disco da Válvula Borboleta durante um fechamento rápido, o efeito do golpe de aríete é multiplicado. Por isso, garantir uma rede livre de ar é fundamental para a saúde da válvula.
Prevenção é o melhor custo-benefício
O golpe de aríete não é um acidente inevitável, mas sim o resultado de uma dinâmica hidráulica mal controlada. Através de uma instalação que respeite os distanciamentos técnicos, utilize a automação de forma inteligente para controlar a velocidade de fechamento e mantenha o alinhamento rigoroso dos flanges, é possível eliminar quase totalmente os riscos para a sua Válvula Borboleta.
A FPL Válvulas compromete-se a fornecer não apenas o melhor hardware em aço inox do mercado, mas também o suporte técnico necessário para que sua instalação seja segura e duradoura. Proteger sua rede contra o golpe de aríete é proteger seu investimento, sua produção e a integridade de sua equipe. Se você busca confiabilidade e expertise para o controle de fluxos, a FPL Válvulas é sua parceira ideal para transformar teoria de engenharia em eficiência prática no chão de fábrica.
